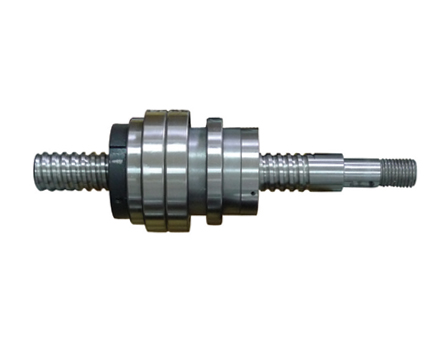

RBSK电动注塑机用滚珠丝杠

[ 产品特点 ]

订购热线：0769-22805355

• 详细介绍

产品特点
1、高负荷
2、高速耐久性突出
3、变化广泛
4、可解决螺母的动平衡（此项用于螺母旋转方式）

用途
电动注塑机的射出轴、成形轴
1、电动冲压机
2、吹塑成形机、高空成形机、挤出成形机等各种成形机的电动驱动部位
3、其它，由油压转为电动化领域中被要求承受高压重负荷的地方都能应用

精度、轴向间隙

1、精度等级对应标准微JIS B 1192-(1987)的C5、C7、C10
2、轴向间间隙为0.04mm以下

Dn值
Dn=轴公称外径（mm）* 最高转数（rpm）

* 关于转速，存在一个导致丝杠轴产生共振的危险极速速度。

外形示意图

注意事项

1、使用滚珠丝杠必须加润滑剂，如润滑剂缺少，会导致诸如缩短滚珠丝杠使用寿命等问题出现。尤其是对短行程、高负荷状态下使用的注入轴和模型夹紧轴，保证充分润滑尤为重要。
2、在设计轴承支撑部时（轴承装配部分），有效螺纹端的轴肩空间必须充分。因此，一般采用图1（a）和（b）的设计方法。但是，一端必须小于螺纹轴的公称外径，否则螺母就装不到轴上去。

3、轴的标准热处理方法为高频淬火，在轴两端区域出现淬火不足。因此，在计算螺纹有效长度和螺母行程时，需要留一定余量（10到20mm）。（图2中*区）

4、丝杠的标准轴向负荷在法兰面上（图3（a））。在图3（b）中，通过与螺母相连的法兰螺栓，轴向负荷从法兰转到了螺母上。因此，螺栓强度也必须予以重视。

1、轴旋转，螺母固定方式

2、螺母旋转，轴端固定方式

3、螺母转动时供脂孔的设计示意
